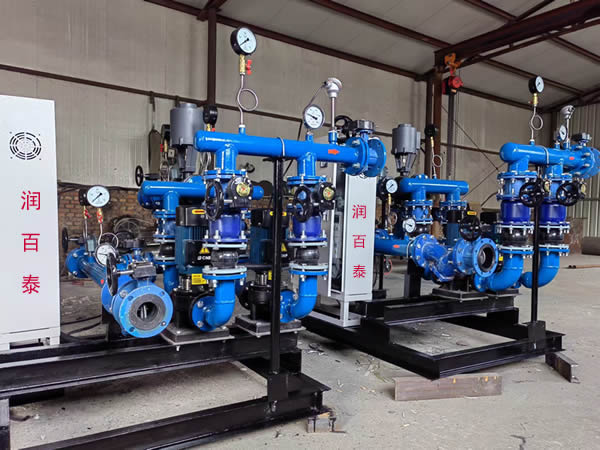

成套高层直连供暖机组

煤仓间及其转运站直连供暖机组主要配件：加压泵（加压采暖供水满足高区采暖用，高层建筑直连供暖机组配带），高低区直连供热系统加压控制除加压变频泵外，还应有泵前泵后的阀门仪表、远程压力表、减震机座、除污器、避震喉、水泵变频控制，能实现自动控制。阻断器或水力自平衡装置（设置在采暖回水上，使高压回水平稳过渡到低压回水，高层建筑直连供暖机组配带）。

直连供暖机组设备要求完全利用水力自身特性来实现水流顺向的开与关，并同时进行减压排气，同时要求供暖系统为闭式系统。

高区变频直连供暖机组控制柜/箱应预留与主控系统的远方控制、监视信号接口。高层建筑直连供暖机组应能满足无人值守的要求。

直连机组控压阻断器或水力自平衡装置应集自动开启、自动关闭、自动减压稳压，维持水力平衡、应变变流量于一体，高低区直连供热系统可适用高层供暖的各种工况，在运行中不影响低区供暖系统的压力及低区的安全运行，确保供暖系统节能高效、安全可靠，不得采用阀门代替。

直连供暖机组整体设计供货，应包括（但不限于）水泵、变频器、除污器、阻断器或水力自平衡装置、本体管道、压力表、安全阀、泵进出口阀门、压力表、底座以及就地启停、调试、正常运行和保护等所需设置的测量仪表、控制保护设备（包括检测元件、保护元件、传感器、接线端子盒、仪表、阀门及附件等）；

设计工况下，高层直连供暖系统实现与低区供暖系统有效隔离，不影响低区运行安全。所有水泵进出口均设置就地显示用压力表，抗震型。加压泵流量、扬程满足规范书及国标要求。高低区直连供热设备扬程偏差±6％；流量偏差±8％。

直连供暖设备就地控制柜应能接收DCS输出的“设备启动指令”、“设备停止指令”两个开关量控制信号，并保证直连供暖设备只接收这两个信号就可以实现整套设备自动运行和停止的全部功能。
高层直连供暖设备就地控制柜提供“设备运行状态”、“设备停止状态”、“设备就地/远方控制方式”、“设备故障”反馈信号至DCS。
直连供暖机组控制盘柜内电源开关、继电器、交流接触器，高区变频直连供暖机组双路电源自动切换装置等选用国际品牌产品，其它元器件选用国产一线产品。

原煤仓高区直连供暖设备，机组防爆，输送介质为95℃/70℃的热水，工作压力1.6MPa。包含（但不限于）变频水泵、阻断器、流量控制器、阀门、电控箱等全部组件。
产品仓高区直连供暖设备技术标准和规范
高区直连供暖设备主要设备的设计、制造、包装、运输、储存、试验、验收、调试应采用符合国家相关最新的制造标准(规范)、进口设备所在国相关制造标准以及相关国际标准。有关劳动安全、工业卫生、环保、消防的规程规范应执行最新的国家标准。 包括但不限于：
（1）《离心泵技术条件》（GB/T 16907-2014）
（2）《声环境质量标准》（GB3096-2008）
（3）《外壳防护等级（IP代码）》（GB T 4208-2008）
（4）《泵的噪声测量与评价方法》（GB/T 29529-2013）
（5）《泵的振动测量与评价方法》（GB/T 29531-2013）
（6）《工业企业卫生设计标准》（GBZ1-2010）
（7）《工业金属管道施工及验收规范》（GB50235-2010）
（8）《建筑给水排水及供暖工程施工质量验收规范》（GB50242-2002）
（9）《清水离心泵能效限定值及节能评价值》GB19762-2007
（10）《电动机能效限定值及能效等级》GB18613-2020

高低区并网直连供热机组阀门的阀芯及阀座所选用的材料具有高温高压流体冲刷的高强度性能。阀门在出厂前均在制造厂通过水压试验，以满足规范要求。水压试验应包括阀门的强度试验和阀座泄漏试验，试验压力按照设计压力的1.5倍完成，提供的水压试验报告应与阀门一一对应，试验时间不小于30分钟。

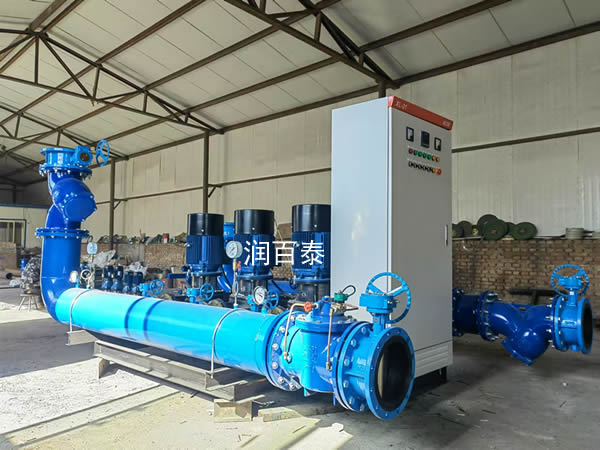

智能变频高层直连供暖机组包括：加压泵、阻断器或水力自平衡装置、除污器、其他管件阀门及热控仪表、控制箱等。 PLC高层直连供供暖机组包括（但不限于）加压泵、除污器、阻断器或水力自平衡装置、控制柜及其组装支架；就地温度、压力仪表（含仪表阀门等全套附件）、安全阀、接口反法兰及紧固件、地脚螺栓和垫片等。PLC变频控制柜及所必需的仪表和电气设备。 高直连供暖机组整体设计供货包括（但不限于）水泵、变频器、除污器、阻断器或水力自平衡装置、本体管道、压力表、安全阀、泵进出口阀门、压力表、底座以及就地启停、调试、正常运行和保护等所需设置的测量仪表、控制保护设备（包括检测元件、保护元件、传感器、接线端子盒、仪表、阀门及附件等）； 全自动型直连机组控制箱设有手动/自动切换开关，手动时能在盘上手动操作各电动设备的启/停，自动时能通过自动控制系统自动投切，一种方式使用时另一种操作自动闭锁；

高直联供热机组主要附件（单套）：1）变频控制柜各1台；2）除污器各1台；3）阀门、安全阀、温度表、压力表及管材等。高区直连供暖设备必须进行合理的设计和调试。应保证在任何情况下，不得影响或破坏整个供暖系统的定压，不得使低区系统超压（直连系统投入前后，设备接口前的供回水管压力工况不发生明显变化），不应干扰邻近建筑物供暖系统的水力工况。

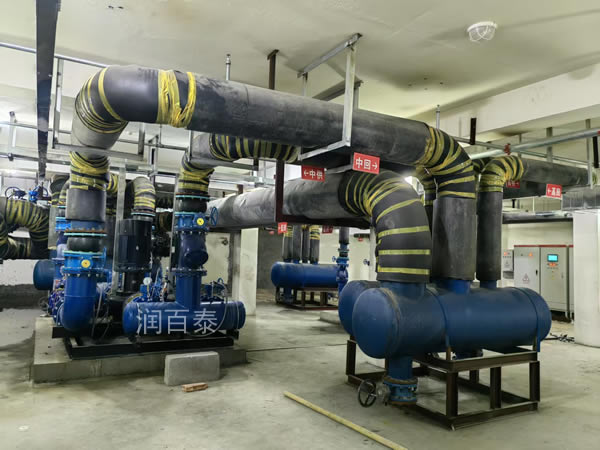

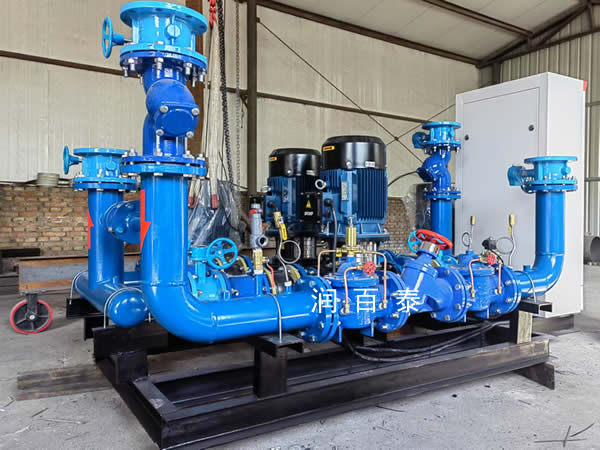

高层直连供暖机组价格相对于换热机组来说比较便宜，高层直连供暖机组安装也比较简单，占地空间小，高低区直连供热系统内含一套减压装置、两台循环加压泵、两台变频器及自动控制系统。循环加压泵采用变频器一拖二控制方式，并带自动旁路。高低采暖联供机组减压装置核心元件为阻断器，阻断器为铸钢或者碳钢Q235B材质，耐压1.6MPa，耐温150℃。
高低区直连供热设备设置压力、温度控制装置，保证高区回水压力稳定在系统总回水压力的±10%以内，保证高区回水温度稳定在系统总回水温度的±10%以内。

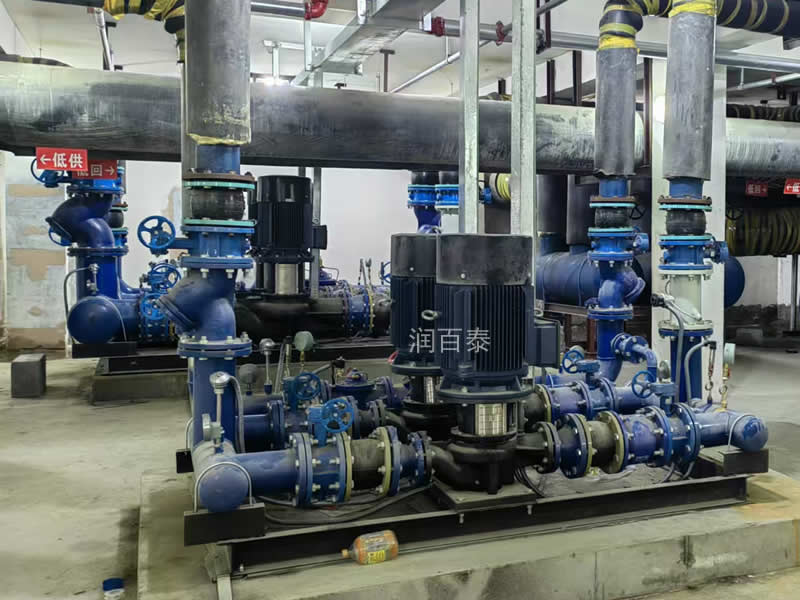

高区变频直连供暖机组配有两台循环水泵。循环水泵为清水离心式，应选用符合国家标准要求的、具有水泵专业生产资质的相关厂家的优质产品。循环水泵的流量与扬程应符合技术参数表中的相关要求。

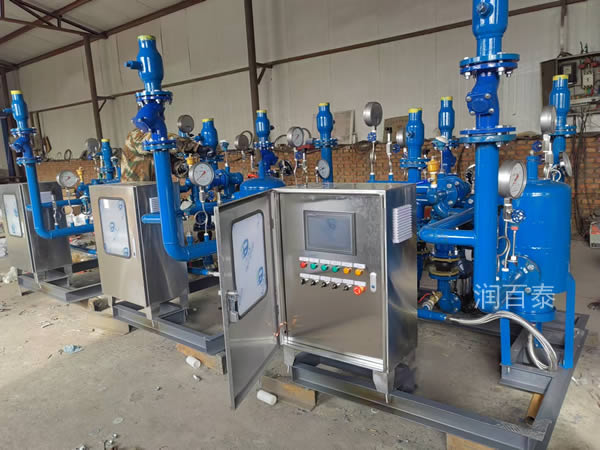

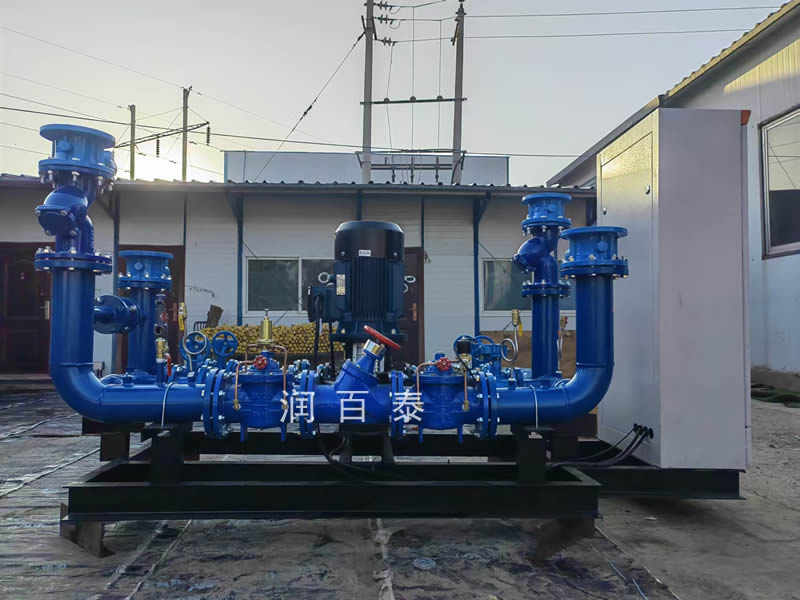

高区变频直联机组应配备就地控制柜系统，该系统集合安装在高区直连机组内。应配有显示器（显示高、低区供回水压力、供回水温度）、有双泵交替及同时运行功能、低区欠压停机保护以及缺相、过载、欠压等保护功能。并能够输出/输入远方控制接口，留有接受HVAC DCS系统的远方监控硬接线接口（监控内容为设备运行、停止、故障、报警）。

电厂防爆高层直连供暖机组配备南阳防爆电机；温度压力仪表品牌采用上海自动化仪表厂，重庆川仪自动化；热电偶/热电阻品牌是安徽天康；阀门使用哈电阀门、中核苏阀、华夏阀门、中阀控股、北京阀门总厂，
